Proyecciones Radiográficas y Medios de Contraste

Qué aprenderás

• Principios de denominación de proyecciones radiográficas.
• Diferencias entre proyecciones rutinarias y oblicuas.
• Importancia clínica del posicionamiento.
• Tipos de medios de contraste y su uso.
• Rol del negatoscopio en la evaluación diagnóstica.
• Impacto técnico en la precisión diagnóstica veterinaria.

Introducción

La calidad diagnóstica de una radiografía no depende exclusivamente del equipo utilizado, sino del correcto posicionamiento del paciente y de la adecuada selección de la proyección radiográfica. Una técnica inadecuada puede generar superposiciones, distorsiones anatómicas o interpretaciones erróneas.

En medicina veterinaria, donde la cooperación del paciente es limitada y las variaciones anatómicas entre especies son significativas, la precisión técnica adquiere especial relevancia. Este artículo desarrolla los fundamentos de las proyecciones radiográficas, su clasificación, aplicaciones clínicas y el uso de medios de contraste como herramientas complementarias en el diagnóstico por imagen.

1. Proyecciones Radiográficas: Concepto y Fundamentación

Las proyecciones radiográficas se denominan según la dirección que sigue el rayo central del haz primario desde el punto de entrada hasta el punto de salida en el cuerpo del animal.

Su objetivo es obtener la postura más conveniente del paciente, reducir superposiciones innecesarias y proporcionar una imagen con valor diagnóstico. La correcta elección de la proyección permite visualizar estructuras anatómicas específicas con mayor precisión.

2. Proyecciones Radiográficas Rutinarias

Las proyecciones rutinarias constituyen la base del estudio radiológico en medicina veterinaria. Entre las principales se encuentran:

• 2.1 Ventro-Dorsal (VD): El rayo penetra por la superficie ventral y emerge por la dorsal. Frecuentemente utilizada en estudios abdominales y torácicos.
• 2.2 Dorso-Ventral (DV): El rayo entra por la región dorsal y sale por la ventral. Indicada cuando la posición VD no es viable clínicamente.
• 2.3 Cráneo-Caudal (Cra-Cad): Usada principalmente en extremidades, permitiendo evaluar alineación ósea.
• 2.4 Caudo-Craneal (Cad-Cra): Inversa de la anterior, útil según estructura anatómica evaluada.
• 2.5 Lateral Derecha (LD) y Lateral Izquierda (LI): Permiten evaluar profundidad y relaciones anatómicas tridimensionales en estructuras torácicas y abdominales. La comparación bilateral es fundamental en estudios ortopédicos.

3. Proyecciones Especiales en Extremidades

En estructuras distales como metacarpos y metatarsos, especialmente en equinos, se emplean: Dorso-Palmar (DP), Palmo-Dorsal (PD), Dorso-Plantar (D-Pl) y Planto-Dorsal (Pl-D). Estas proyecciones permiten evaluar integridad cortical, espacios articulares y presencia de lesiones osteolíticas o proliferativas.

4. Proyecciones Oblicuas

Las proyecciones oblicuas se utilizan cuando las proyecciones estándar no permiten visualizar adecuadamente ciertas estructuras debido a superposición ósea. Ejemplos incluyen:

• Dorso 60° Lateral-Palmar Medial Oblicuo (D60°L-PaMO).
• Dorso Medial-Palmar Lateral Oblicuo (DM-PaLO).
• Palmar Medial-Dorso Lateral Oblicuo (PaM-DLO).
• Palmar Lateral-Dorso Medial Oblicuo (PaL-DMO).

Estas proyecciones son especialmente relevantes en el diagnóstico ortopédico equino, donde pequeñas alteraciones pueden afectar el rendimiento deportivo.

5. Importancia del Posicionamiento Correcto

Un posicionamiento inadecuado puede generar distorsión geométrica, falsas asimetrías, superposición de estructuras y errores diagnósticos. En radiología veterinaria, donde el paciente no siempre coopera, el uso de contenciones adecuadas y sedación cuando sea necesario resulta esencial para garantizar precisión diagnóstica.

6. Medios de Contraste Radiológicos

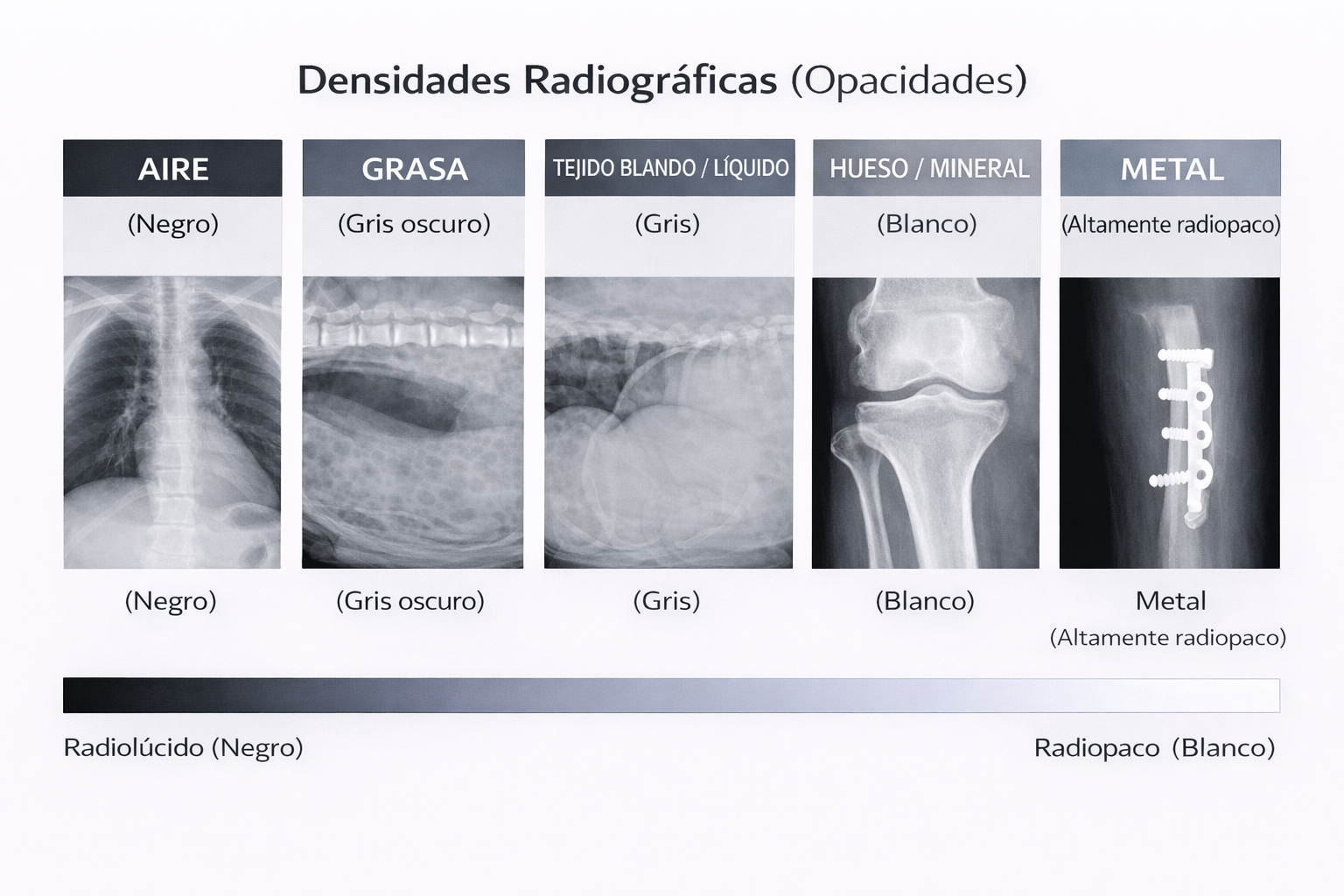

Los medios de contraste son sustancias químicas utilizadas para modificar la densidad radiográfica de estructuras que normalmente no son visibles en una radiografía simple. Su finalidad es aumentar o disminuir el contraste de vasos sanguíneos, delimitar cavidades, evaluar órganos huecos y determinar tamaño, forma y posición de tejidos blandos. Pueden administrarse por vía oral o intravenosa, dependiendo del estudio.

7. Tipos de Medios de Contraste

7.1 Agentes de Contraste Positivo

Contienen elementos de alto número atómico, por lo que son radiopacos. Ejemplo: Sulfato de bario. Aparecen blancos en la radiografía y permiten visualizar estructuras como el tracto gastrointestinal.

7.2 Agentes de Contraste Negativo

Son gases con baja densidad, por lo que resultan radiolúcidos. Ejemplos: Aire, Oxígeno, Dióxido de carbono. Se utilizan para crear contraste interno y delimitar cavidades.

8. El Negatoscopio en la Evaluación Radiográfica

El negatoscopio es el dispositivo utilizado para examinar y estudiar una placa radiográfica. Una iluminación uniforme es esencial para evaluar correctamente densidades, identificar detalles sutiles y reducir errores de interpretación. En sistemas digitales modernos, esta función es sustituida por monitores calibrados.

9. Aplicación Clínica y Relevancia Diagnóstica

La correcta selección de proyección y contraste permite diagnosticar fracturas ocultas, identificar desplazamientos articulares, evaluar lesiones pulmonares, detectar obstrucciones gastrointestinales y valorar integridad vascular. En medicina veterinaria, la precisión técnica es determinante para evitar procedimientos innecesarios o tratamientos incorrectos.
